Audi A3: Schablone Klima-Bedienteil Umbau Einfach-DIN auf Doppel-DIN-Schacht

    Hier kurz zur Hilfe ein paar Maße und Schablonen die behilflich sind beim Umbau von Einfach-DIN auf Doppel-DIN, das Klimabedienteil anzu passen.

    Hier in Großansicht

    Download Maße 1

    Download Maße 2

    Eine weitere Schablone zum Skalieren und Ausdrucken gibt es hier:
    http://www.faudiq.de/anleitungen/Carhifi/Schablone.pdf

    Ich wollte morgen mal den Bandschleifer aus dem Keller in Dienst stellen und habe daher noch ein paar kleinere Fragen zu deiner Schablonensammlung.

    Bei den jeweiligen vier blauen Elementen zählt jeweils nur die obere Breite, der seitliche Winkel bzw. die Breite des Papiers dient lediglich zu Zwecken der festen Montage?
    Bei der .pdf Datei mit den Maßangaben bin ich allerdings noch nicht recht durchgestiegen. Was ist mit der Fase und dem 80er Abstand gemeint?

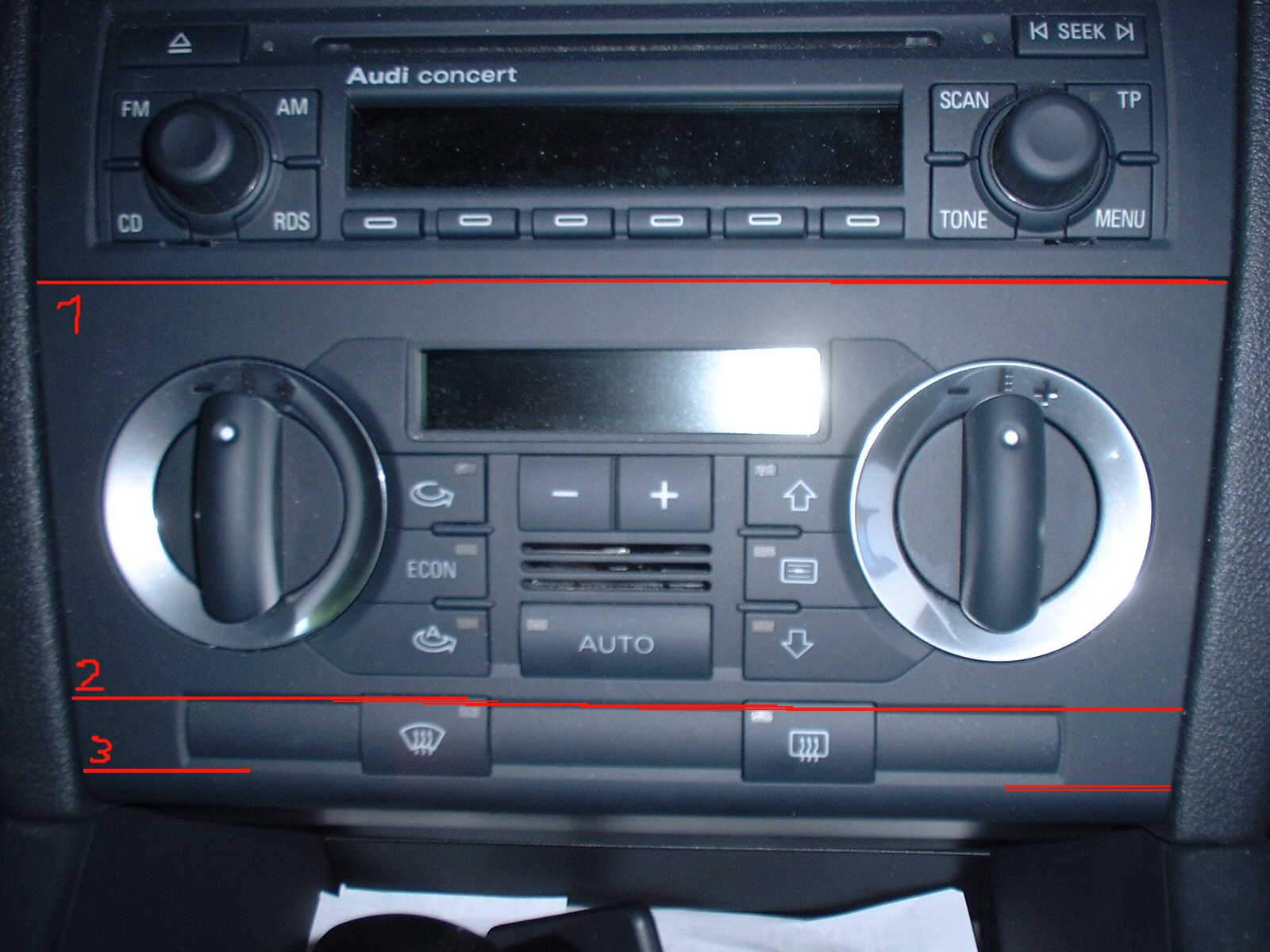

    Also im Bild oben die roten Striche markieren die Stelle wo die Breite gemessen wurde. Das war bei 1+2 immer mittig in der FASE. Bei 3 die Unterkante dieses breiteren Vertiefungsbereiches.

    Beim PDF mit den Maßen ist mit FASE unten der Bereich der Vertiefung gemeint da wo diese Tasten des Klimateiles sind für Heckscheibenheizung undSpiegel.
    Das dient nur der besseren Orientierung, wo die Maße der BREITE gemessen wurden. Es wurde jeweils in der Mitte der Fase gemessen (gestrichelte Linie).

    Die Ecken/Winkel der Streifen haben nichts mit dem Bedienteil zu tun und dem Anschleifen.
    Es diente lediglich dazu zur genauen Ermittlung der Breite. Mit einem Festen Lineal konnte man die Maße nicht abnehmen. Wäre zu ungenau. Daher nahm ich dickeres Tonpapier, und schnitt immer mit der Schere stückchenweise was weg bis es passte. Da hier ein spitzer Winkel am genauesten ist, sehn die Streifen so aus. Entscheidend ist das Maß welches auf dem Streifen ist. Die Spitze des Streifens hat NIX zu bedeuten. Das Maß wurde immer an der Oberkante des Streifens gemessen.

    Ich hoffe es ist nun deutlicher
